Быстро и просто меняем ремень ГРМ на Renault Sandero 1,6 8 клапанов
Здесь потребуется тщательный визуальный осмотр на предмет отсутствия трещин, разрывов и расслоений. Также звуковой эффект в виде свиста на работающем узле подскажет о необходимости скорейшей замены.

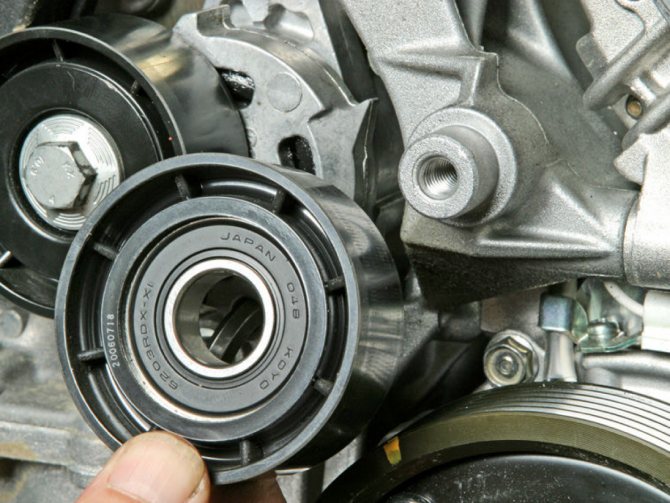

Установка опорного ролика.
При помощи накидного ключа на 13 откручивается шуруп крепления.
Он снимается вместе с защитной крышкой ролика.

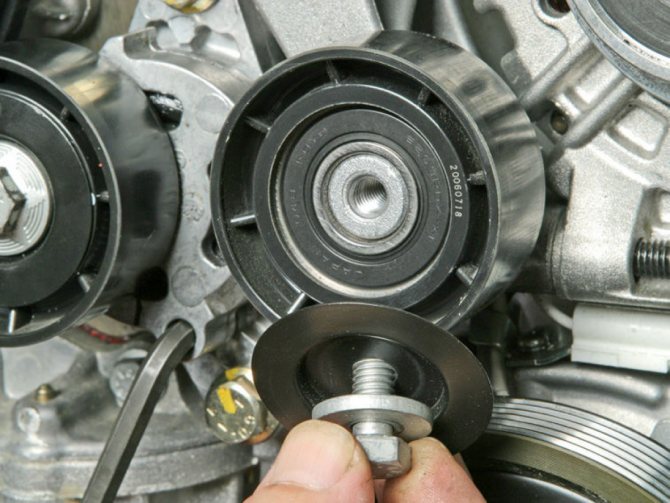

После этого ролик может быть удален. Натяжной ролик снимается схожим образом. Это может понадобиться также, например при поломке пружины.
Ролик откручивается головкой на 13 и вынимается вместе с натяжным устройством.
Замена ремня генератора это еще не все. Для корректной регулировки потребуется привлечь специальный тестер. Кстати, это рекомендация производителя. Такой подход позволяет достоверно выявить уровень натяжения ременной передачи. Это весьма важный аспект, поскольку избыточная натяжка способна вызвать преждевременный выход из строя генератора.
Специалисты рекомендуют менять генератор в условиях специализированных сервисов, которые применяют одобренные производителем алгоритмы и методики.
Процесс замены сводится к следующей последовательности действий:
- Вначале демонтируем ремень, после чего снимаем натяжной ролик. Здесь применяем приведенную нами последовательность манипуляций.
- Теперь отсоединяем разъем с проводами.
- Плоской отверткой отжимаем фиксатор, присутствующий на корпусе узла.
- Выводной провод отсоединяем от зажима посредством откручивания присутствующей здесь гайки.
- Ослабляем крепеж компрессора и насоса ГУР Renault Sandero.
- Демонтируем старый узел, а вместо него монтируем новый.
- Сборка осуществляется по обратному алгоритму.
- Навешиваем ремень, устанавливаем ролики и регулируем натяжку.
Внимание! Шланги и патрубки отсоединять не стоит. Просто сдвигаем агрегаты для обеспечения доступа к крепежу генератора.
Ролик генератора: замена
Износившийся компонент напомнит о себе характерным писком. После демонтажа ролика его состояние определяем визуальным способом. Как правило, замена осуществляется в паре с ремнем.
Опорный ролик фиксируется посредством одного болта, а вот для фиксации его натяжного «коллеги» требуется уже два крепежных компонента.
Ролики должны быть качественными, чтобы минимизировать риск вывода из строя самого генератора Рено Сандеро.
Расход топлива Рено Дастер
ГБО Рено Дастер
Багажник на рейлинги Рено Дастер

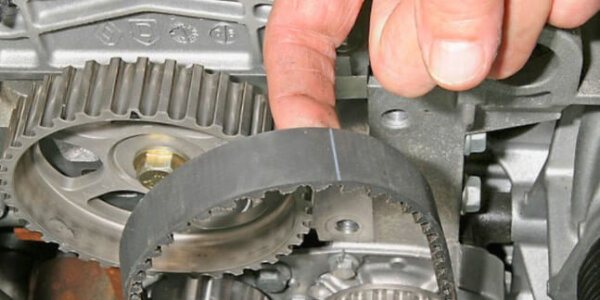

Этапы выполнения работ по замене ремня ГРМ
Процедура замены ремня ГРМ одинакова для Рено Логан, Сандеро, Дастер, Ларгус, Меган, Сценик и других моделей, оснащенных двигателем K4M и K4J. Аналогично процедура проводится на 1.4-литровой модификации.
Подготовка

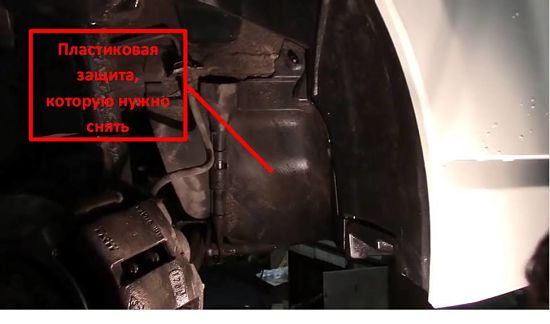

Перед тем как заменить ремень газораспределительного механизма Рено, машина поднимается на домкрате или подъемнике, затем убирается правое переднее колесо автомобиля и защита мотора. Под колесом открывается часть пластиковой защиты, прикрывающей двигатель. Чтобы ее убрать, необходимо снять две клипсы, после чего она легко выводится вниз, третья клипса «ежик» просто сдергивается.

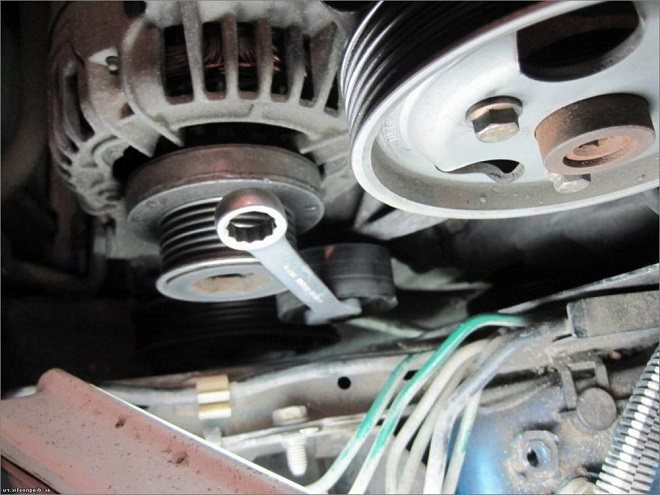

На следующем этапе снимается ремень генератора. Для этого ключом на 13 отводится в сторону подпружинивающий натяжной механизм. Если меняете ремень ГРМ на Рено Меган 2 1.6, потребуется ключ на 15. Ремень отводится в сторону, снимаясь с ролика, насаженного на шестерню коленвала.
В открывшемся пространстве требуется найти и открутить заглушку под стопор коленвала. Это делается головкой Е14 (внутренний торекс). При этом не надо переживать, что потечет масло, заглушка должна выкрутиться относительно легко. Делаете опору под поддон двигателя и опускаете машину. Это необходимо для того, чтобы в снять одну из моторных опорных подушек.
Перед снятием опоры убирается трубопровод и топливный шланг, простое крепление открывается нажатием на боковые язычки. Для снятия опоры сначала откручиваете три болта на 16, которые находятся сверху, затем три болта, прикрепляющих опору непосредственно к кузову, тоже головкой на 16. Из подушки высвобождаете жгут проводки, сняв зажимную защелку, после чего опора спокойно вытаскивается.

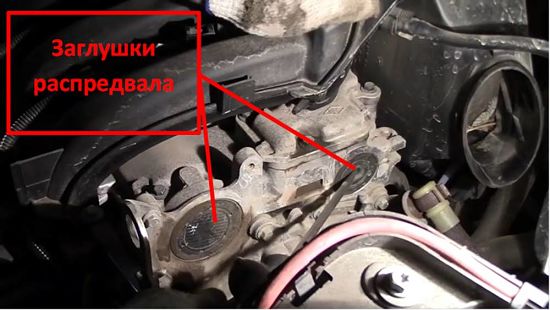

Чтобы добраться до заглушек распредвалов снимаете воздушный ресивер. Для этого убираете резиновый держатель, высвобождаете трос газа, и ресивер легко вынимается. За ним можно увидеть заглушки (большую и малую). Для их снятия нужно пробить центр отверткой и подковырнуть, используя отвертку как рычаг. Поскольку они одноразовые, не нужно заботиться о целостности этих заглушек.
Далее требуется застопорить коленвал и распредвалы. Для этого шестерня коленчатого вала, расположенная за правым передним колесом, проворачивается по часовой стрелке. Это нужно делать до тех пор, пока прорези распредвалов, которые были скрыты за заглушками, одновременно не станут в горизонтальное положение. В отверстие, из которого была выкручена заглушка, вставляется приспособление — штифт, длиной около 8 см, что можно сделать просто рукой. Он представляет собой стальной стержень, с резьбой в начале, препятствующий свободному ходу коленвала по часовой стрелке. После установки заглушки коленвал нужно продолжать проворачивать до упора в установленный фиксатор. После этого он не может смещаться по часовой стрелке.
Модель без ГУР и климатической системы, как заменить ремень
Конструктивно механизм на модельном ряде Рено Логан в отсутствие ГУРа более прост. Поэтому, ремонтные действия, а также непосредственно эксплуатации владельцу не принесут столько нервотрепки, как другие варианты комплектации. Но на 16-клапанных моторах 1.4 или же 1.6 такой вариант исполнения практически отсутствует.
Но есть и негатив подобной модели Рено Логан – при ремонтных действиях велика вероятность деформации генератора, когда сильно натянут непосредственно ремень генератора.
Генератор размещается не там, где обычно. Следовательно, он более доступен – процедуры демонтажа/монтажа фактически не занимают долго времени.
- Сам демонтаж поломанного узла на Рено Логан и дальнейший его ремонт (или же его составляющих, например, кольца либо шкива) выполняется от коленвала.
- В этом варианте следует провести замер точного усилия по напряжению новой ременной передачи, чтобы исключить возможные дефекты генератора, при необходимости подтянуть. Для этого применяется специальный прибор-тестер или же другое оборудование, для проверки текущей исправности других агрегатов – подшипников и регулятора. Но обычно силу напряжения автомобилисту устанавливают визуально, ведь использование подобного прибора для измерений имеет свою специфику, поэтому следует все правильно натянуть.
Ремни 4PK715, 4РК718, 6РК836
Первый ремень размером в диаметре Ø715 мм – обозначение такое «4PK715». Этот приводной ремень подходит на Логан и Ладу Ларгус в комплектации без ГУР и кондиционера.
Второй несколько длиннее (см. видео), его длина в диаметре Ø718 мм – обозначение такое «4РК718». Этот тип привода предназначен для Логан, Матис и Рено Сандеро и также без ГУР, кондиционера.
Ремень генератора, размером Ø836 мм. Этот тип ремешка предназначен для Лады Ларгус в комплектации без оснащения гидроусилителем руля. Обозначение у него такое «6РК836».
Резиновые привода для перечисленных моделей выше в комплектации без гидроусилителя руля и кондиционера.
На машине Renault с двигателем D4F где есть кондиционер, ГУР стоит один ремень 4PK715. Там установлены 2 ремня, один от гидроусилителя руля и другой на генератор.
Ремни 5PK1110, 5РК1113
Затем рассмотрим ремни генератора для моделей Рено Логан с гидроусилителем руля, но без кондиционера.
Первый резиновый привод, его размер Ø1110 мм – обозначение «5РК1110». Этот ремень, по-моему, устанавливается только на Рено Логан.
Второй резиновый привод, размером Ø1113 мм – обозначение «5РК1113» предназначен для Логан и Лады Ларгус.
Разница между этими ремешками составляет всего 3 мм и моё субъективное мнение, что они при необходимости взаимозаменяемые. Ход натяжного ролика должен, по идее, компенсировать эту разницу в длине.
В комментариях, пожалуйста, поделитесь своим мнением по этому поводу. Может быть, уже кому-то приходилось ставить не «родной» по размеру ремень из этих двух представленных на видео?
Ремень 5PK1750 до 2010 года выпуска
Перед нами на капоте машины привод кондиционера Логан и гидроусилителя руля.
Первый привод имеет размер Ø1750 мм –обозначение «5РК 1750 250». Это ремешок от известной .
Этот размер подходит на автомобили с 8-и клапанными двигателями, собранные на заводе до сентября 2009 года.
Второй резиновый привод (см. видео), аналогичный по размеру от известной . Но по толщине ремешки незначительно отличаются. Привод резиновый от немного тоньше по толщине первого привода от , а все остальные размеры одинаковые.
На моей машине как раз стоит такой тип привода, так как в комплектации имеется кондиционер и ГУР руля, но не подходит по размеру в длине.
К вашему сведению моя ЛоганМашина выпущена на заводе АвтоФрамус в 2012 году.
Далее уважаемый смотрим…
Как видим много различных типов ремней генератора Логан с разными обозначениями и в них нужно долго разбираться. Думаю надо подбирать ремень, который необходим именно для вашей модели автомобиля на месте, открыв капот автомобиля.
Однако есть некоторые нюансы. Так, проверил на своём автомобиле и тип ремня «5РК1750 250» от -действительно не подходит по ширине и году выпуска автомобиля. Как уже писал выше этот размер подходит на автомобили с 8-и клапанными двигателями, выпущенные до сентября 2009 года.
На моей машине «родной» ремешок примерно на 3 мм шире.
Придётся определить, какой именно тип ремня предназначен именно для моей модели Рено с 16-клапанным двигателем и коробкой «автомат».
Вернёмся к моей машине Логан в комплектации с кондиционером и гидроусилителем руля.
Зачем в автомобиле ролик натяжителя ремня?
Что же это и для чего нужен ролик?
Не смотря на то, что в любом городе количество специализированных сервисных центров постоянно растёт, подобная поломка может произойти в самое неподходящее время и месте
Поэтому очень важно знать, как провести такую процедуру собственными силами
Первое, что мы видим, открывая крышку капота на Рено Логан это двигатель. Но те, кто думают, что он нужен только для того, чтобы машина ехала, глубоко заблуждаются. На самом же деле мотор предназначен для выполнения целого ряда очень важных функций. Кроме того, что ДВС (двигатель внутреннего сгорания) является прямым источником энергии передаваемого колёсам, еще он обеспечивает функционирование целого ряда систем, таких как кондиционер, гидроусилитель руля и конечно же генератор.
Все из вышеназванных устройств предназначены для выполнения своей функции, но большая их часть, в том числе и двигатель, не могут обойтись без энергии, которую вырабатывает генератор.
Генератор заряжает аккумулятор, если неисправен ролик натяжителя, то генератор не даст нужный заряд и вы «заглохнете»
Чёткая и устойчивая работа генератора, возможна лишь в том, случае, когда натяжения ременной передачи достаточно для снабжения энергией всех потребителей. Поэтому практическое большинство автомобилей независимо от производства имеют соответствующий ролик ремня генератора.
Замена распредвала ГРМ на «Рено Сандеро»
Если вы владелец «Рено Сандеро», то будет полезно знать, как выполняется замена распредвала ГРМ.
Прежде всего нужно отвернуть болт, которым крепится кронштейн направляющей трубки указателя уровня масла к кронштейну воздухообменника. Для этого возьмите головку ключа на 10.

Рекомендуем
Затем из гнезда поддона картера мотора следует вынуть направляющую трубку вместе с указателем уровня масла. Колечко из резины уплотняет направляющую трубку в гнезде поддона.
Теперь берем головку ключа на 8, с ее помощью следует открутить 2 болта, которыми крепится рым. Демонтируйте его вместе с кронштейном воздухообменника.
Используя эту же головку, открутите 24 болта, которые держат крышку ГБЦ.
Шлицевая отвертка может играть роль рычага, с ее помощью нужно поддеть за приливы крышку ГБЦ. Просто обопритесь отверткой на впускной трубопровод. Чтобы не испортить его, подложите под отвертку кусочек ткани. Теперь демонтируйте крышку ГБЦ. Затем вытащите из ГБЦ две резинометаллические заглушки. Достаньте валы впускных и выпускных клапанов из постелей ГБЦ.
Чтобы посмотреть, исправна ли гидроопора рычага клапана, демонтируйте рычаг и вытащите ее из гнезда ГБЦ.
Как проверить гидроопору? Держите ее за корпус, при этом нажмите большим пальцем на головку плунжера в виде сферы. Если все в порядке, вам придется приложить достаточно много усилий, чтобы прижать его. Однако если он прижимается легко, значит, требуется замена гидроопоры.
Прежде чем устанавливать новую гидроопору, следует налить в таз масло для двигателя, а затем положить ее туда и 2-3 раза нажать на плунжер. Это необходимо, чтобы выпустить из него воздух. Если все сделать правильно, гидроопора станет жестче и не будет пружинить. По такой же технологии демонтируем рычаги и смотрим, исправны ли гидроопоры рычагов других клапанов.
Обратите внимание! Следует сделать отметки, как расположены элементы в ГБЦ, иначе, когда вы начнете собирать их обратно, поставить деталь на прежнее место будет непросто. Собирая ГРМ, следует установить новые сальники распредвалов.
Чтобы снять шкив, потребуется уложить вал в постели ГБЦ. Затем нужно надеть накидной ключ на 18 на гайку, с помощью которой крепится зубчатый шкив распрдвала. В отверстие в шкиве вставьте крепкую отвертку. Когда вы обопретесь ею на спицу шкива, стержнем отвертки нужно надавать на ключ, чтобы повернуть его (против часовой стрелки).
Проследите, чтобы шкив с распредвалом не вращался, при этом гайка начнет откручиваться. Когда она открутится, можно снять шкив с носка распредвала и убрать сальник. Точно так же снимаем сальник со второго распределительного вала.
Когда гидроопоры и рычаги клапанов будут монтированы, приступаем к укладке в постели ГБЦ распредвалов. Прежде чем установить крышку ГБЦ, уберите с привалочных поверхностей крышки и ГБЦ подтеки клея-герметика. Очистите и протрите сухой тканью поверхности, чтобы на них не было отпечатков от ваших рук.
Теперь можно смазать привалочную поверхность крышки ГБЦ герметиком, который используется для фланцевых соединений (Loctite 518). Поверхность должна стать красного оттенка.
Поставьте на место крышку ГБЦ, после этого затяните болты крепления. Не забывайте соблюдать момент, последовательность можно изучить в нижеследующей табличке.
После того как крышка ГБЦ будет монтирована, возьмите инструментальную головку либо кусок трубы с нужным диаметром, чтобы запрессовать сальники распредвалов в гнезда ГБЦ. Не забудьте смазать кромки сальников маслом для двигателя.
Обратите внимание! Нужно проверить, правильно ли установлены фазы ГРМ на «Рено Сандеро», для этого нужно зафиксировать валы, установить зубчатые шкивы на носки распредвалов таким образом, чтобы логотипы «Рено» на спицах шкивов размещались вертикально вверх на вале выпускных клапанов и вниз на вале впускных клапанов.
Немного подтяните гайки, затем расположите на шкивах и натяните ремень привода газораспределительного механизма. Закрутите гайки крепления шкивов распредвалов с нужным усилием. Проверните коленвал по часовой стрелке на 2 оборота, чтобы удостовериться, что фазы газораспределения выставлены верно. В противном случае подкорректируйте установку. Соберите механизм в обратном порядке.
Установка выпрямительного блока.
В соответствии с регламентом технического обслуживания проверку состояния ремня привода вспомогательных агрегатов 8-клапанного двигателя Renault Logan/Sandero проводим каждые 15 тыс. км. Сделать это в «домашних» условиях поможет наша пошаговая инструкция с фото. Здесь же укажем способ, покажем способ, с помощью которого можно приблизительно оценить натяжение ремня.
Renault > Sandero
Renault > Logan
Ремень привода вспомогательных агрегатов необходимо заменить при обнаружении на нем трещин, разрывов и отслоений резины от тканевой основы. Принудительно, независимо от состояния, ремень заменяем через каждые 60 тыс. км пробега.
Когда нужно менять ремень генератора
Прежде всего, ремень генератора на Логан, как и на многих других автомобилях, передает вращение на ротор генератора от двигателя. При этом ремень является резинотехническим изделием с ограниченным сроком службы.
Проскальзывание ремня или его обрыв приведут к тому, что генератор не сможет нормально работать, АКБ не будет заряжаться, в результате чего, как минимум, возникнут проблемы с аккумулятором. Также износ ремня генератора приводит к появлению посторонних звуков (ремень генератора свистит, пищит и т.д.).
Как устроен генератор Renault Sandero
Любой автомобильный генератор приводится в действие от двигателя, начиная вырабатывать ток для всех потребителей, включая АКБ. Выходное напряжение в Renault Sandero поступает на монтажный блок, расположенный в подкапотном пространстве, откуда идёт на замок зажигания.
Этот участок цепи защищён 60-апмерным предохранителем и является дополнительной мерой безопасности, предупреждая возможные неполадки регулятора напряжения. Некоторые потребители запитываются не от цепи замка зажигания, а напрямую (передняя оптика), поэтому предохранитель защищает от скачков тока и их тоже.
На приборной панели присутствует световой индикатор, загорающийся в тех случаях, когда генератор не запитывает аккумулятор. Эта лампочка горит до момента пуска мотора, но, если она загорается при работающем двигателе и генераторе, необходимо срочно искать причину во избежание глубокого разряда батареи.
Отметим, что на Renault Sandero устанавливаются трёхфазные генераторы, диодный мост которых содержит 3 положительных диода и такое же количество отрицательных.
Приведённая схема иллюстрирует вышесказанное.
Инструменты
Чтобы натянуть ременной механизм, сначала готовят полный набор инструмента, комплектующих. Он включает ключ пятерку с 6 гранями, торцевые головки в широком диапазоне диаметров. Желательно применять рожковый ключ на 13 мм, его можно будет заменить обычным стандартным накидным. Сразу следует подготовить длинную отвертку плоской формы.
Для выполнения обслуживания нужно подготовить полный набор инструмента
Shkiv_03.ai
Схема привода вспомогательных агрегатов автомобиля с гидроусилителем руля (без кондиционера):
- 1 — шкив привода вспомогательных агрегатов;
- 2 — натяжной ролик с кронштейном;
- 3 — регулировочный болт;
- 4 — болт крепления кронштейна натяжного ролика;
- 5 — шкив генератора;
- 6 — шкив насоса гидроусилителя руля;
- 7 — ремень
Проверку натяжения ремня вспомогательных агрегатов автомобиля с гидроусилителем руля и без кондиционера завод-изготовитель рекомендует выполнять с применением специального приспособления (тензометрического тестера) на дилерском сервисе Renault. Учитывая, что ремень, возможно, придется менять вне дилерского сервисного центра (например, при его обрыве), покажем способ, при котором можно приблизительно оценить натяжение ремня.
Замен ремня ГРМ Рено Логан и Сандеро Степвей 1.4 / 1.6 л. 8 и 16 клапанов
С 2004 года проводим замену ремня ГРМ на Рено Логан и Сандеро Степвей, обслуживаем и ремонтируем по самым низким ценам в Ставрополе. Держим в наличии запчасти. Мы сертифицированный техцентр и даем официальную гарантию 6 месяцев.
Цена замены ремня ГРМ Рено Логан и Сандеро Степвей 1.4 / 1.6 8 и 16 клапанов
Стоимость ремонта включает замену ремня ГРМ, натяжной и обводной ролик, приводной ремень генератора.
Мотористы техцентра Сатон всегда проверяют состояние помпы и сальников. Обнаружив неисправности, мы рекомендуем сразу установить новые детали, поскольку стоимость замены будет гораздо ниже (на снятом ремне ГРМ), чем при отдельном визите.
Кроме того, проверяется состояние приводного ремня и роликов. При необходимости замены, клиент оплачивает только стоимость новой детали, поскольку работа по ее замене входит в цену замены ремня ГРМ.
Держим в наличии приводные ремни генератора для всех модификаций, в том числе с гидроусилителем и кондиционером.
Когда менять ГРМ на Рено Логан и Сандеро Степвей
Renault Logan и Sandero Stepway заслужили репутацию надежных и недорогих в обслуживании. При правильном обслуживании и бережной эксплуатации ресурс всех двигателей 1.4, 1.6 л. 8 и 16 клапанов превышает 300 т.км., что достаточно много для современных автомобилей.
Срок замены ремня ГРМ на двигателе 1.4 и 1.6 л. 8 клапанов
Моторы разделяются на два поколения:
- Фаза 1 — до 2010 года: 1.4 л. 75 л.с. K7J / 1.6 л. 90 л.с. K7M
- Фаза 2 — после 2010 года: 1.4 л. 75 л.с. K7J / 1.6 л. 82 и 84 л.с. K7M
Автопроизводитель рекомендует менять через каждые 60 т.км. Из опыта скажем, что 8 клапанный двигатель комплектуется достаточно тонким ремнем, что ограничивает его ресурс. Известны много случаев, когда он рвался уже на пробеге 40-50 т.км. Не стоит превышать интервал.
Каждые 60 т.км. на 8 клапанном моторе проводится регулировка теплового зазора клапанов, которая защищает ГБЦ от преждевременного износа.
Время замены ремня ГРМ на двигатели 1.6 л. 16 клапанов через 60 т.км.
Ремни на них более широкие и прочные, чем на моторе 8 клапанов и стабильно работают весь интервал замены.
Замена помпы Рено Логан и Сандеро Степвей 1.4 / 1.6 л. 8 и 16 клапанов
Конкретного регламента, на каком пробеге меняется водяной насос нет. Его необходимо проверять при каждой замене ремня ГРМ. Как правило, срок службы составляет около 120 т.км.
Признаки износа помпы:
- Подтекание охлаждающей жидкости
- Повышенный люфт шкива
- Шум при вращении
Помпа может быть причиной серьезной утечки антифриза или обрыва ремня ГРМ. Обнаружив износ, ее лучше сразу заменить, поскольку оплачивается только дополнительная работа по ее замене.
Цена замены помпы (при снятом ремне ГРМ) — 300 руб.
При замене помпы, по желанию клиента, заливаем новый антифриз. В данном случае, оплачивается только стоимость охлаждающей жидкости, а замена производится бесплатно.
Подведем итоги
Завершив сборку, подключаем бортовую сеть. Запускаем мотор Рено Сандеро и убеждаемся в правильности монтажа генератора и ремня. Этому подтверждением станет отсутствие посторонних шумов и иных звуков. Если замена генератора в машине Рено Сандеро не требуется, то рекомендуется проверить состояние подшипников агрегата и заменить их в случае выявления таковой потребности. Теперь вы знаете, как поменять, а также как снять генератор и произвести замену собственноручно. замена ремня генератора ответственная, но не сложная работа.
2163-13-12-011
При усилии нажатия
10 кгс прогиб ремня должен составлять 6–8 мм.
Для натяжения ремня снимаем правый грязезащитный щиток моторного отсека.
Ослабляем затяжку болта 2 нижнего крепления генератора и болта 5 крепления генератора к натяжной планке. Отодвигая монтажной лопаткой генератор от блока цилиндров двигателя, натягиваем ремень. Затягиваем болты крепления генератора.
Не перетягивайте ремень! Чрезмерное натяжение ремня приводит к преждевременному выходу из строя как самого ремня, так и подшипников генератора.
При замене ремня ослабляем его натяжение (см. выше) и снимаем ремень со шкивов коленчатого вала и генератора.
Маркировка ремня привода генератора на автомобиле без гидроусилителя руля и без кондиционера — 4РК 718 (четырехручьевой, длиной 718 мм).
Устанавливаем ремень привода генератора в обратной последовательности и регулируем его натяжение. Для точной проверки натяжения ремня необходимо обратиться в сервис.
Регулировка привода и установка запасных частей
Если натяжной ролик, он будет издавать писк при вращении. При разборке узла избыточный износ определяется визуально. Его замену, как правило, производят одновременно с ремнем, поэтому необходимо будет выполнить операции, приведенные выше, в полном объеме, либо только освободить доступ месту проведения работ.
Крепится опорный ролик с применением одного, а натяжной – двух болтов. Чтобы после замены правильно произвести регулировку, производитель советует использовать специальный тестер. С помощью этого устройства также можно проверить работоспособность ремня по его способности сохранять заданное натяжение. Стоит отметить, что при отсутствии определенной гибкости может быть испорчен генератор. Именно поэтому рекомендуется приобретать натяжной ролик хорошего качества. Его неисправность может стать причиной возникновения крупных проблем.
Замена ремня ГРМ в 16-клапанном двигателе Рено 1,6 (K4M) и 1.4 (K4J) на Логан, Дастер, Сандеро, Ларгус, Логан2,
Одна из самых неприятных проблем в любом двигателе – обрыв или рез ремня газораспределительного механизма (ГРМ). Это касается и шестнадцатиклапанных двигателей Рено объемом 1.6 и 1.4 литра. В результате обрыва ремня ГРМ клапана бьются о поршни, что приведет к капремонту головки блока цилиндров, а это очень дорого.
Замена ремня ГРМ Рено Логан 1.6 на 16 клапанов и остальных моделей, оснащающихся моторами K4M и K4J, проводится каждые 60 тыс. км пробега или один раз в 4 года.
Этапы выполнения работ по замене ремня ГРМ
Процедура замены ремня ГРМ одинакова для Рено Логан, Сандеро, Дастер, Ларгус, Меган, Сценик и других моделей, оснащенных двигателем K4M и K4J. Аналогично процедура проводится на 1.4-литровой модификации.
1. Подготовка
Перед тем как заменить ремень газораспределительного механизма Рено, машина поднимается на домкрате или подъемнике, затем убирается правое переднее колесо автомобиля и защита мотора. Под колесом открывается часть пластиковой защиты, прикрывающей двигатель. Чтобы ее убрать, необходимо снять две клипсы, после чего она легко выводится вниз, третья клипса «ежик» просто сдергивается.
На следующем этапе снимается ремень генератора. Для этого ключом на 13 отводится в сторону подпружинивающий натяжной механизм. Если меняете ремень ГРМ на Рено Меган 2 1.6, потребуется ключ на 15. Ремень отводится в сторону, снимаясь с ролика, насаженного на шестерню коленвала.
В открывшемся пространстве требуется найти и открутить заглушку под стопор коленвала. Это делается головкой Е14 (внутренний торекс). При этом не надо переживать, что потечет масло, заглушка должна выкрутиться относительно легко. Делаете опору под поддон двигателя и опускаете машину. Это необходимо для того, чтобы в снять одну из моторных опорных подушек.
Перед снятием опоры убирается трубопровод и топливный шланг, простое крепление открывается нажатием на боковые язычки. Для снятия опоры сначала откручиваете три болта на 16, которые находятся сверху, затем три болта, прикрепляющих опору непосредственно к кузову, тоже головкой на 16. Из подушки высвобождаете жгут проводки, сняв зажимную защелку, после чего опора спокойно вытаскивается.
Чтобы добраться до заглушек распредвалов снимаете воздушный ресивер. Для этого убираете резиновый держатель, высвобождаете трос газа, и ресивер легко вынимается. За ним можно увидеть заглушки (большую и малую). Для их снятия нужно пробить центр отверткой и подковырнуть, используя отвертку как рычаг. Поскольку они одноразовые, не нужно заботиться о целостности этих заглушек.
Далее требуется застопорить коленвал и распредвалы. Для этого шестерня коленчатого вала, расположенная за правым передним колесом, проворачивается по часовой стрелке. Это нужно делать до тех пор, пока прорези распредвалов, которые были скрыты за заглушками, одновременно не станут в горизонтальное положение. В отверстие, из которого была выкручена заглушка, вставляется приспособление — штифт, длиной около 8 см, что можно сделать просто рукой. Он представляет собой стальной стержень, с резьбой в начале, препятствующий свободному ходу коленвала по часовой стрелке. После установки заглушки коленвал нужно продолжать проворачивать до упора в установленный фиксатор. После этого он не может смещаться по часовой стрелке.
Когда коленвал зафиксирован, нужно правильно выставить распредвалы, для этого они фиксируются специальной пластиной в прорезях. Если пластина вставляется легко, значит, зажигание на двигателе выставлено верно.
Если расхождение в валах большое, пластину можно не вставлять, но перед установкой ремня ее все равно придется использовать. Чтобы окончить подготовку, требуется снять тягу под передним колесом, мешающую работе, для чего нужно открутить болт на 13 сверху, а нижний просто ослабить.
2. Демонтаж защиты
Головкой на 18 откручивается шкив коленвала, закрывающий шестерню, ведущий к приводу генератора. Необходимо проверить его состояние, чтобы после демонтажа в нем не было люфтов и других проблем. Снимаете защитный пластиковый кожух ремня ГРМ. Пластик снимается первым. Он крепится четырьмя болтами на 8, причем один из них сложно увидеть. Если работать неудобно, мотор можно опускать или поднимать на установленной опоре, так будет проще добираться до крепежных болтов. Откручиваете два верхних болта, двигатель опускаете и откручиваете два нижних болта. Пластиковая крышка выводится вниз, при этом мотор должен быть в среднем положении.
Для снятия верхней металлической крышки автомобиль слегка опускается, в результате чего двигатель приподнимается. Она крепится тремя болтами на 13 и двумя гайками тоже на 13. Обратите внимание, что правый болт снизу полностью не выводится из отверстия, поэтому снимается с крышкой, и можно полностью увидеть ремень ГРМ Рено. После съема крышки необходимо обратить внимание на то, чтобы втулки на открывшихся двух шпильках не потерялись, поскольку они свободно вращаются на них.
3. Замена ремня ГРМ
Головкой на 13 ослабляется гайка натяжного ролика, при этом важно запомнить, куда показывает стрела натяжного ролика. Это необходимо для будущей установки нового ремня. После этого можно снимать ремень со всех шкивов, помогая себе отверткой. При этом не нужно удивляться, что ремень ГРМ выглядит как новый, если он прошел 60 тыс. км, обрыв может случиться в любой момент.
Для замены ГРМ Рено Сандеро на 16 клапанов и других машин с двигателями К4М вынимается натяжной ролик, потом снимается паразитный или опорный ролик, который крепится торексом на 50. Нужно быть готовым к тому, что сорвать его будет достаточно тяжело. Ролик сидит на втулке, которую нужно сохранить.
Перед установкой ремня снимается шестерня коленчатого вала. Для этого понадобится специальный съемник, который можно заменить двумя ввернутыми винтами, за которые тянут пассатижами или разводными ключами. Шестерня должна легко сняться. Зачистите ее внутреннюю часть, а шестерни и ролики, на которые крепится ремень ГРМ, продуйте сжатым воздухом. Дополнительно требуется проверить шкив помпы на вращение и наличие подтеков.
Установка ГРМ Рено 1.6 16, начинается с монтажа натяжного ролика. Его выступ должен вставляться в прорезь на помпе, после чего он фиксируется и наживляется гайкой. Далее монтируется паразитный ролик, при этом втулка прикладывается другой стороной, чтобы не зажать дополнительные пыльники. Этот ролик затягивается до упора.
Новый ремень сначала надевается на шестерни распредвалов, затем на паразитный ролик, далее на помпу. Нужно следить, чтобы не было сильной слабины. Машину поднимаете для установки шестерни коленвала. Но убедитесь, что коленвал находится в правильном положении. Для этого берется крепежный болт, под него подкладываются гайки и он наживляется на коленвал. После фиксации он должен проворачиваться против часовой стрелки, а по часовой – не двигаться.
Далее болт выворачивается, но при этом нужно следить за тем, чтобы коленвал не отошел обратно, а оставался упертым в стопор. Только потом шестеренка надевается на шпонку. Она будет входить туго, но это нормально, но шпонку нужно надеть до конца. Чтобы она окончательно встала на место, нужно натянуть ремень ГРМ. Справа ремень должен быть туго натянут, а слева он натянется роликом. После установки шестерни нужно еще раз убедиться, что коленвал уперт в стопор.
Натяжка производится шестигранником по стрелке на натяжном ролике. Метки ГРМ должны совместиться с началом паза на ролике. После совмещения гайка на 13 поджимается головкой, но не затягивается. Снова проверяется коленвал, чтобы люфт, если он есть, выбрался натяжкой ремня. Теперь можно затягивать ролик.
После установки ремня ГРМ снимаются стопора распредвалов и выворачивается стопор коленвала. Делается один оборот коленвала, при этом нужно следить за натяжкой ремня. Далее снова стопорится коленвал, доворачивается до упора и устанавливаются пластины фиксации распредвалов. Если это удалось сделать, значит, зажигание не ушло, и двигатель будет работать нормально. Натяжка при этом не должна измениться.
После этого устанавливается верхняя крышка защиты, поскольку нижняя, пластиковая крышка, будет садиться по верху металлической специальным уплотнителем. Не забываем, что в крышке находится один из болтов, а на шпильках должны остаться втулки. Нижняя крышка заводится из-под низа автомобиля, и затягиваются четыре болта. Откручивается болт, вставленный в коленвал, и устанавливается шкив на генератор.
Для окончательной установки используется новый болт, который должен идти в наборе с ремнем ГРМ. Далее надеваете ремень генератора, отводя подпружинивающий ролик. Обратно ставите опору двигателя, подключаете трубо- и топливопровод. Если требуется, подъемником или домкратом автомобиль подгоняется под опору, а длинный болт вкручиваете в передней части. Чтоб поменять ремень ГРМ Рено Дастер с мотором 1.6 16 клапанов, желательно использовать подъемник из-за большой массы автомобиля. Не забываем, что крышка ремня ГРМ силуминовая, поэтому в ней легко испортить резьбу.
Видео:Замена ГРМ Рено 1,6 16V (K4M) Логан, Дастер, Сандеро, Ларгус, Логан2, Сандеро2
После поднятия машины вынимаете съемник и герметиком крепите заглушку, а сверху — новые резиновые распредвалы. Их лучше смазать маслом и дослать на место, легко постукивая по кругу молотком. Они должны стоять ровно, без перекосов. Затем устанавливаете ресивер.
